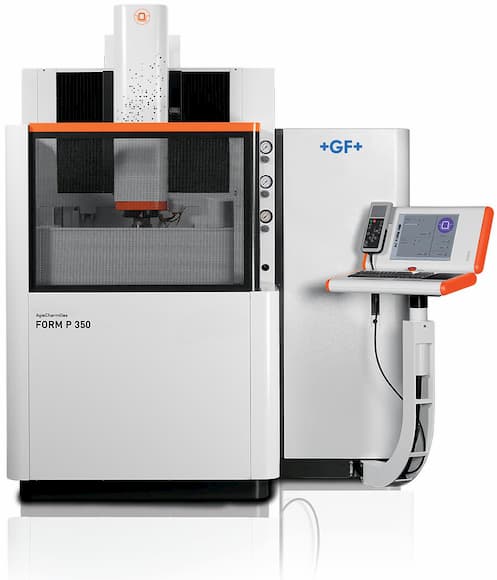

AgieCharmilles FORM P 350
Электроэрозионный прошивной станок FORM P 350 содержит в себе все необходимое для решения современных задач инструментального производства.
Он имеет жесткую механическую конструкцию с неподвижным столом, не ограничивая заготовку по массе, автоматически поднимаемую ванну, программно регулируемый уровень диэлектрика, возможность подключения дополнительных осей, управляемых ЧПУ и контрольно-измерительных систем.
Используя инновационную технологию iQ, обработка происходит практически без износа электрода.
Новые возможности высокотехнологичных прошивных станков «FORM Р» существенно повлияли на качество изготавливаемой продукции, позволили сократить сроки ее изготовления, а также расходы производства.
Технические характеристики
Станок |
|
| Габариты станка | 1900×1690×2398 мм |
| Общий вес станка (без диэлектрика) | 2800 кг |
Рабочая зона |
|
| Макс. размер заготовки | 790×530×275 мм |
| Макс. вес заготовки | 500 кг |
| Размер стола | 500×400 мм |
| Оси X, Y, Z | |
| Ход осей X, Y, Z | 350×250×300 мм |
| Скорость холостого хода | 6 м/мин |
| Скорость рабочего хода | 6-15 м/мин |
| Ускорение рабочего хода | 2.5-5 м/сек2 |
| Смазка | Автоматическая |
Ось С |
|
| Скорость вращения | 0 – 100 об/мин |
| Момент инерции | 2000 кг*см2 |
| Вес электрода | 25 кг |
| Вес электрода без оси С | 50 кг |
| Программируемый шаг | 0,05 ° |
Ось Accura C (опция) |
|
| Скорость вращения | 0 – 100 об/мин |
| Момент инерции | 5000 кг*см2 |
| Вес электрода | 25 кг |
| Вес электрода без оси С | 50 кг |
| Программируемый шаг | 0,05 ° |
Генератор |
|
| Тип генератора | Цифровой генератор ISPG |
| Рабочий ток | 80/140 А |
| Шероховатость поверхности | 0,08 мкм Ra |
Система управления |
|
| Датчики перемещений (XYZ) | Оптические линейки |
| Операционная система | Windows |
| Монитор | 15″ LCD Монитор |
| Коммуникационные порты | PсмCIA Port, Ethernet RJ45, USB (x2) |
| PC симулятор | Стандарт |
Опции |
|
| Линейный сменщик | 4 мест |
| Ротационный сменщик | 16-80 (Стандарт) / 32-160 (Combi) |
| Многоместная прокачка | 6 Outputs |
Особенности
- рекордная производительность до 1200 мм³/мин;
- стальной рабочий стол с Т-образными пазами;
- высокоскоростная ось Z = 300 мм;
- скорость вращения оси «С» 0-100 об/мин;
- момент инерции оси «С» 5000 кг*см²;
- активная термостабилизация;
- автоматически поднимаемая рабочая ванна;
- автоматический сменщик электродов до 160 позиций;
- автоматический сменщик паллет;
- возможность работы в составе роботизированного комплекса;
- система управления AC FORM HMI;
- автотехнолог TECFORM;
- технологии iQ-нулевой износ электрода;
- функция зеркального полирования;
- достижимая шероховатость Ra 0.08 мкм;
- однородность обрабатываемой поверхности;
- 3DS – технология;
- PC-симулятор.
