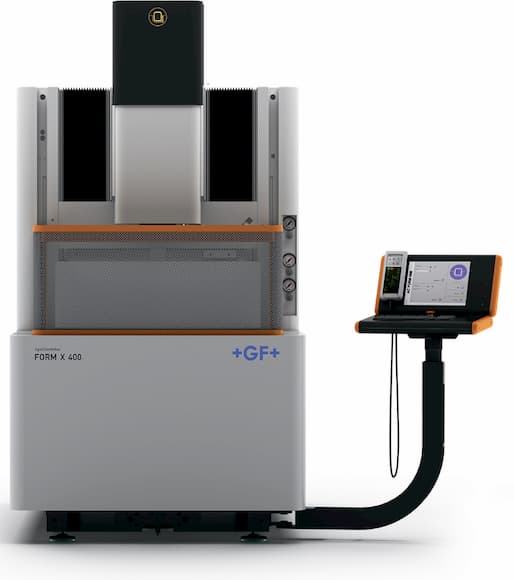

AgieCharmilles FORM X 400


Для производства электроэрозионного прошивного станка модели FORM X 400 компания GF Machining Solutions использует свои самые новейшие разработки.

Модель имеет уникальную механическую конструкцию с инновационной системой термостабилизации, которая контролирует и компенсирует колебания температуры каждого элемента станка. FORM X 400 способен изготавливать прецизионные детали, даже если он размещен в открытом цехе.

Оснащенный цифровым генератором ISPG со специальными модулями, станок предназначен для изготовления с высоким качеством, точностью и отсутствием износа электрода как микроизделий, так и групногабаритных заготовок.

Неподвижный рабочий стол и автоматически опускаемая ванна с трехсторонним доступом к зоне обработки, позволяют легко загружать тяжелые заготовки, а также подключить модульную систему автоматизации.

Технические характеристики


Перемещения по осям X, Y, Z 400х300х350 мм
Размеры рабочего стола 500х400 мм
Внутренние размеры ванны (ДхШ) 790х530 мм
Максимальный вес заготовки 800 кг
Уровень наполнения ванны 0-290 мм
Максимальный вес электрода 100 кг
Максимальный ток обработки 80 А (140 А — опция)
Шероховатость, Ra 0,08 мкм
Габариты станка 1410x2460x2660 мм
Вес станка 4230 кг

Особенности


  • микрообработка;
  • активная термостабилизация;
  • прецизионные калиброванные направляющие;
  • повышенная точность обработки;
  • стальной рабочий с сеткой отверстий;
  • высокоскоростная ось Z = 500 мм;
  • скорость вращения оси «С» 0-100 об/мин;
  • момент инерции оси «С» 5000 кг*см²;
  • автоматически поднимаемая рабочая ванна;
  • трехсторонний доступ к рабочей зоне;
  • автоматический сменщик электродов до 160 позиций;
  • автоматический сменщик паллет;
  • возможность работы в составе роботизированного комплекса;
  • система управления AC FORM HMI;
  • автотехнолог TECFORM;
  • технологии iQ-нулевой износ электрода;
  • функция зеркального полирования;
  • достижимая шероховатость Ra 0.08 мкм;
  • однородность обрабатываемой поверхности;
  • 3DS – технология;
  • PC-симулятор.
