Дуб Ле-Шен-де Боссес в Шатийоне, которому 1038 лет считается старейшим дубом в Европе.
У GF AgieCharmilles столь же глубокие корни в Швейцарии.

История GF AgieCharmilles

Нет нужды оглядываться назад. Будущее, с новыми возможностями и проблемами, увлекает нас гораздо больше. И благодаря этому отношению мы можем отметить нашу вдохновляющую историю : 65 лет EDM. На протяжении нашего существования GF AgieCharmilles подтолкнул границы, как технологические, так и коммерческие. На протяжении 160 лет если сложить наш технологический опыт — наше предприятие является крупной международной компанией с филиалами по всему миру. Мы ведем бизнес в более чем 100 странах.
Наши продукты и услуги также постоянно подталкивают границы, что дает нашей компании репутацию новатора. Наша репутация — результат творчества, предпринимательского духа и напряженной работы наших сотрудников в подразделениях компании. Успех компании зависит от умения и изобретательности поколений преданных делу сотрудников. Которые постоянно находили и продолжают находить новые решения и интересные проблемы. Инновационные способности и энтузиазм основа GF AgieCharmilles и нашего пути к будущему.

Ключевые моменты развития

1954 Первый прошивной электроэрозионный станок

1961 Генератор Isopuls (низкий износ электродов)

1969 Первый в мире проволочно-вырезной станок с ЧПУ

1973 Угловая обработка и коаксиальная прокачка для проволочно-вырезных станков

1974 Орбитальные движения электрода

1977 SPAC:специальные импульсы для устранения коротких замыканий при прошивке

1978 Высокоэффективный генератор прошивных станков

1980 Производительность 30 мм2/мин на проволочно-вырезном станке

1983 Применение проволоки с покрытием для высокоскоростной обработки

1985 Термическая обрезка проволоки: до сих пор применяется большинством производителей

1986 EDM dedicated CNC with high dynamics (SITB)

1987 Графитовая суспензия для достижения высокой чистоты поверхности на больших площадях (Gammatec)

1988 Цифровое сервоуправление в электроэрозии

1990 Новый рекорд производительности — 170 мм2/мин проволочной резки

1995 300 мм2/мин  — почти двукратный рост производительности за пять лет

1998 TwinWire  — использование проволок разного типа в одной управляющей программе

2003 Производительность 500 мм2/мин на проволоке ø 0.33 мм. Рекорд на настоящее время

2003 Высоскоростное прецизионное управление осью Z

2003 Технология Hyperspark для прошивных электроэрозионных станков

2008 «Нулевой» износ электродов

2010 Новая стратегия орбитальных движений позволила достичь рекордной чистоты поверхности 26 нанометров

2011 Cut and Coat technology for wire and die-sinking Integrated Vision Unit (IVU) with in-process optical measurement for high-precision wire EDM Demonstration of high-precision drilling with special pulses 2012 New AC FORM HMI

2013 New AC CUT HMI New thermostabilization to allow unmatched precision in die-sinking

Своим рождением электроэрозия обязана российским ученым Борису и Наталье Лазаренко. В 1943 г. они представили метод контролируемого электрического искрообразования для удаления материала детали.

История GF AgieCharmilles начинается в момент, когда русский ученый Николай Миронов, который имел контакт с супругами Лазаренко, убеждает руководство Ateliers des Charmilles в Женеве начать использовать новый процесс электроэрозии для разработки станков.

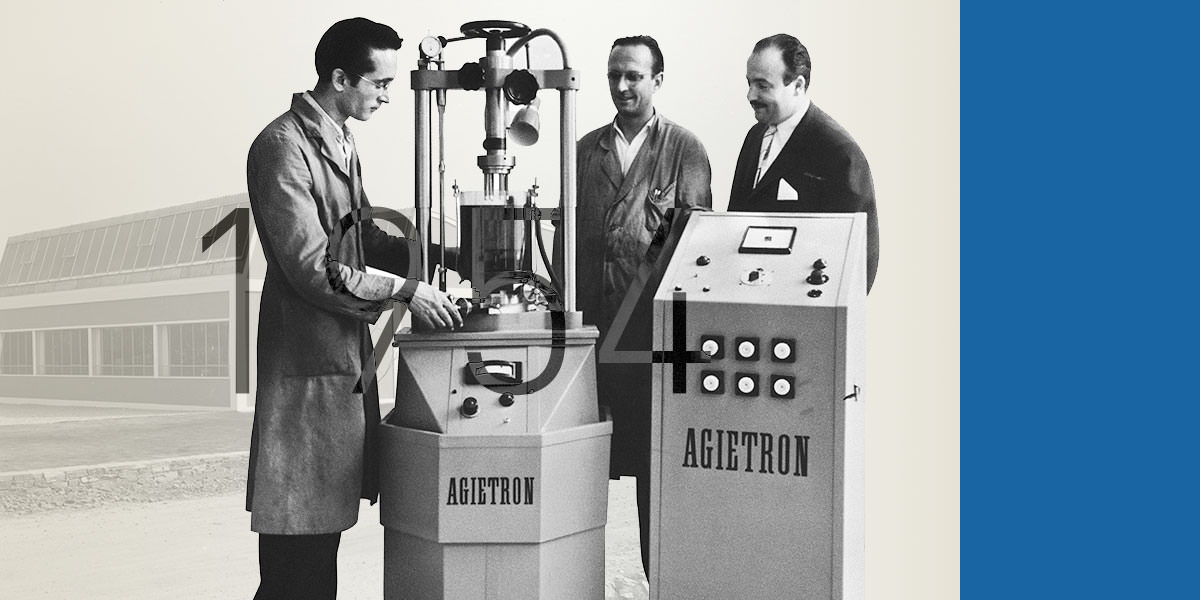

Первый станок EDM

В Женеве небольшая команда, возглавляемая энтузиастом, проектирует первый прошивной электроэрозионный станок (ELERODA D1).

В то же время компания Agie (AG for Industrial Electronics) основана в Базеле, создает свою первую лабораторию в Муральто (Швейцария) и начинает разработку электроэрозионных станков, в том числе AGIETRON AZ4 с пневматическим сервоприводом для оси Z.

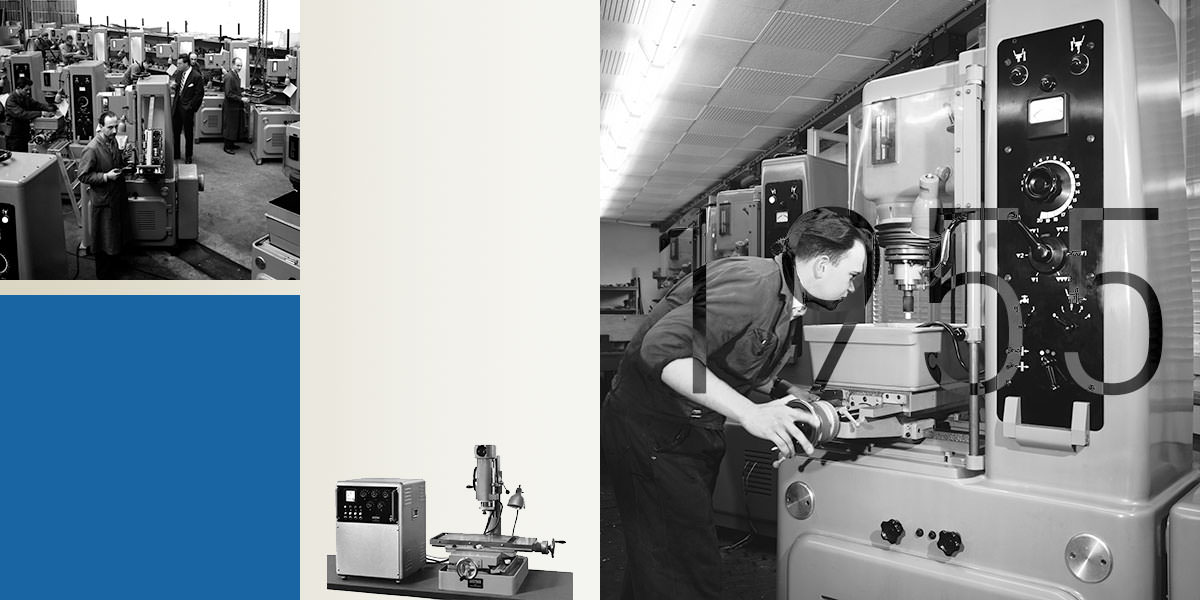

Первый промышленный станок EDM

Основываясь на новых разработках, на выставке EMO в Милане, Италия Charmilles представляет первый промышленный прошивной станок Eleroda D1.

В том же году Agie представила свою вторую машину AGIETRON AB с новой электромеханической сервосистемой на оси Z

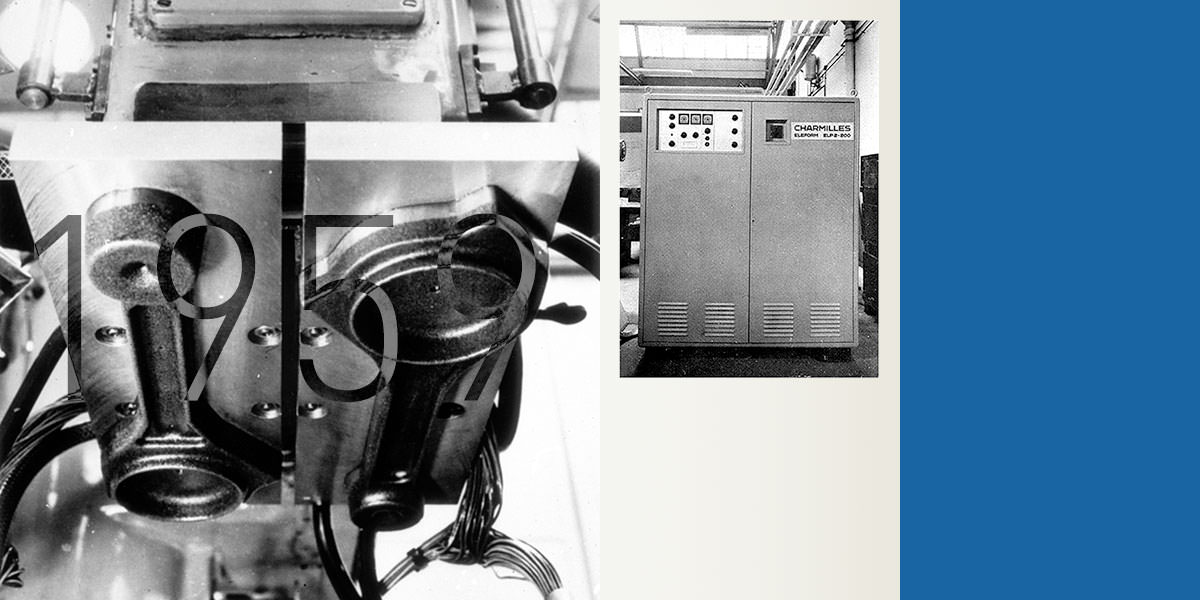

Первый транзисторный генератор в мире

Charmilles преодолевает трудности связанные с использованием силовых транзисторов и успешно разрабатывает генератор ELP с магнитным ограничением.

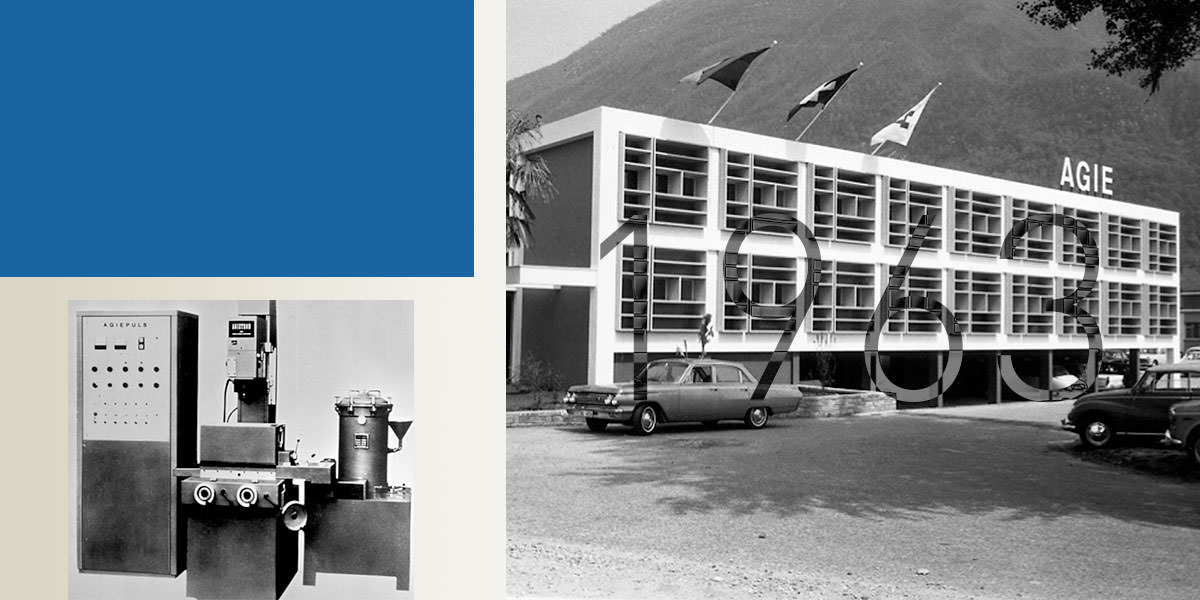

Первый статический импульсный генератор

Agie переходит от генератора релаксации к статическому импульсному генератору, который может работать с графитовыми электродами.

В результате выросла производительность с одновременным снижением износа электрода. Первым прошивным станком с генератором Agiepuls стал AGIETRON BF.

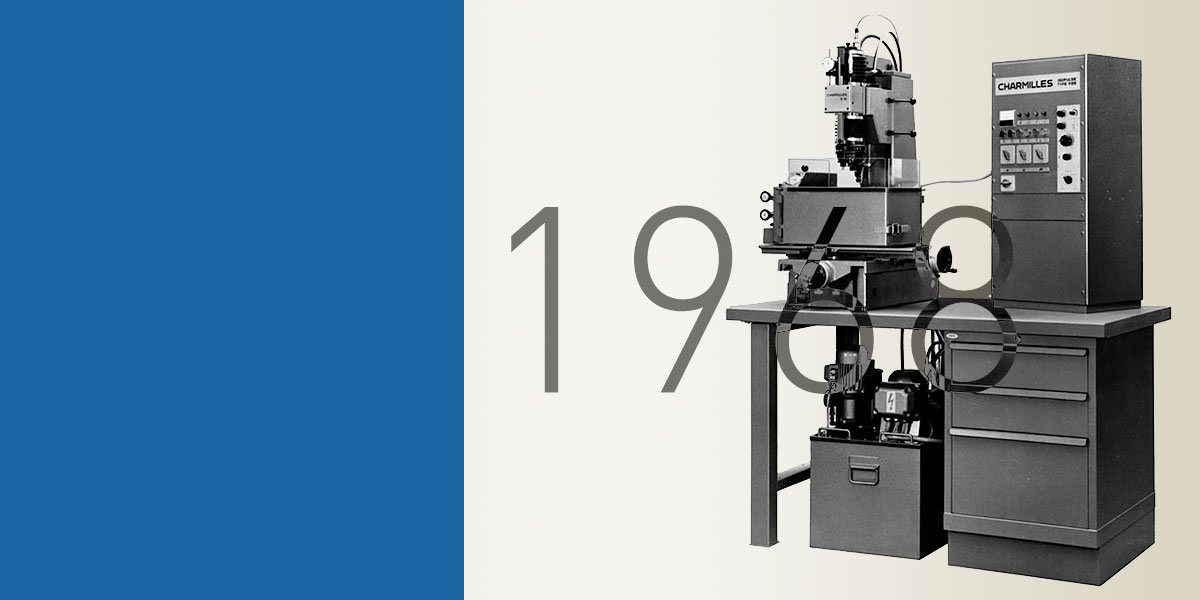

Самый продаваемый прошивной станок в мире

В 1968 г. Charmilles запускает прошивной электроэрозионный станок D10.

Компактная конструкция, высокая производительность, простота установки и использования — качества благодаря которым D10 была воспринята рынком с большим интузиазмом.

В период с 1968 по 1988 год продано 7000 D10. Это самая продаваемая модель электроэрозионного станка.

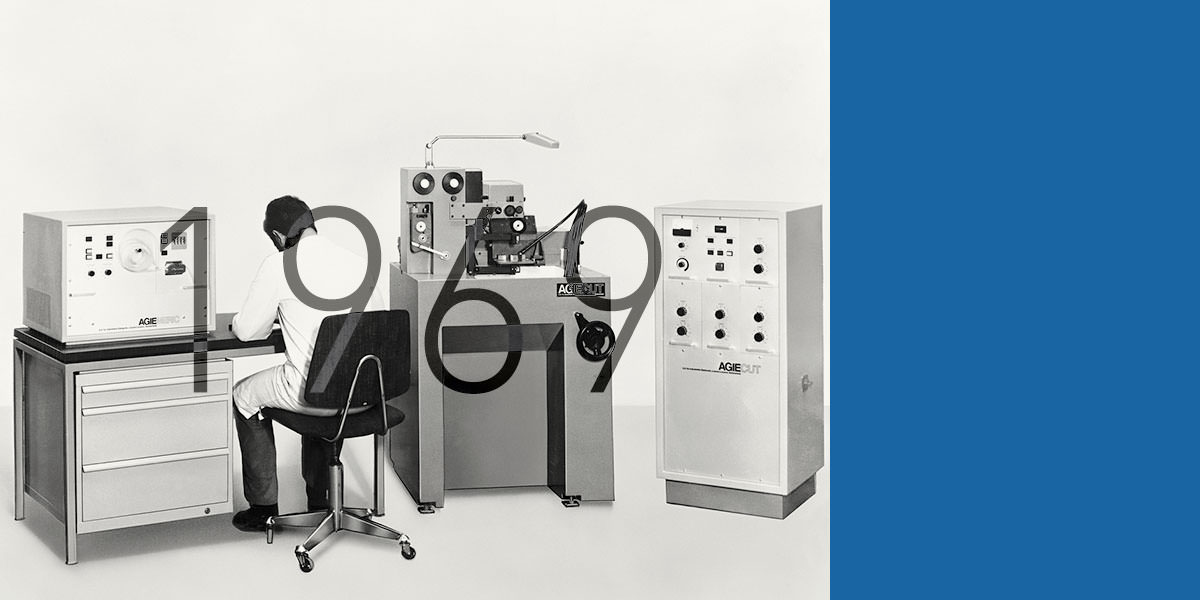

Первый проволочно-вырезной станок с ЧПУ

В 1969 году AGIE показала первый электроэрозионный проволочно-вырезной станок с ЧПУ. Числовое управление было разработано с нуля — на тот момент не было готовых решений.

Agie настолько опередила время, что конкуренты выпустили подобный станок только через три года.

Выпуск проволочно-вырезного станка с ЧПУ стал настоящей революцией, заставив других производителей электроэрозионных станков переосмыслить способы их использования.

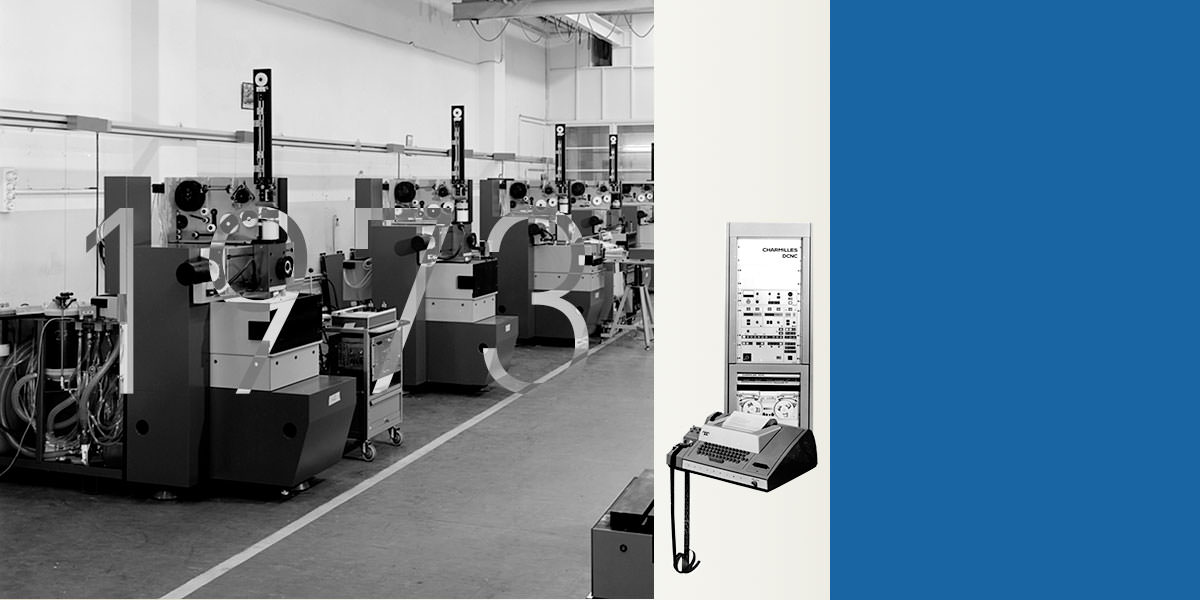

Первый проволочно-вырезной станок Charmilles

В 1973 г. Charmilles выпускает на рынок свой проволочно-вырезной станок F40 DCNC.

Это погружной станок с шаговыми двигателями, конусной обработкой и механической коррекцией с помощью кулачков.

Было поставленно более 4000 таких станков.

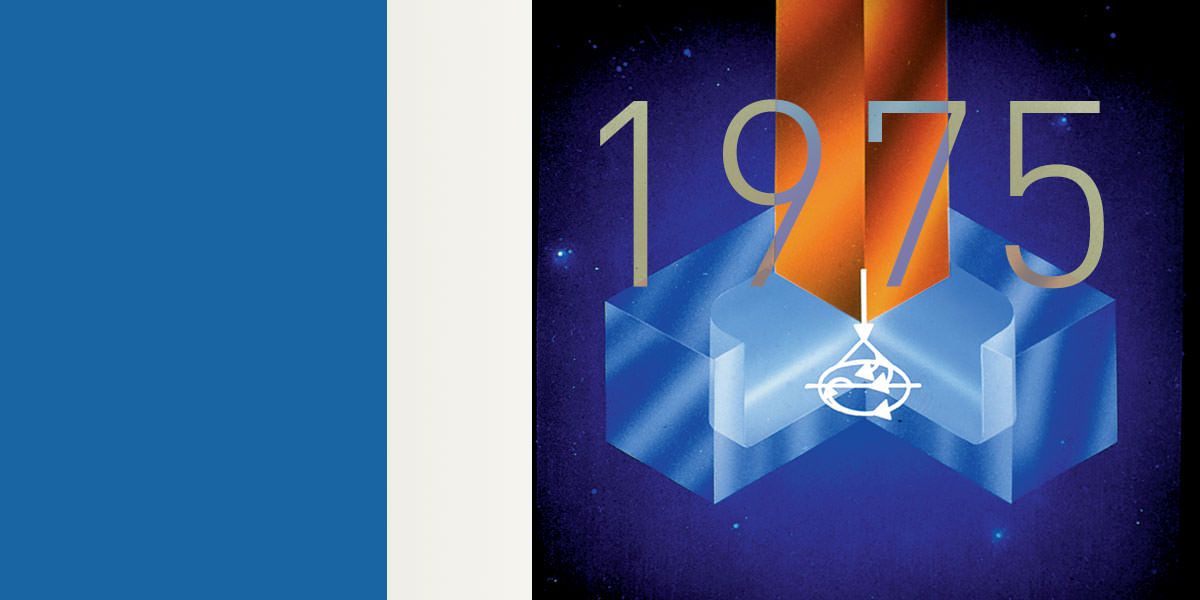

Charmilles представляет Isocut

Charmilles представляет технологию Isocut, обеспечивающую механический способ одновременной обработки нижней части и стороны полости.

Этот принцип, который до сих пор используется на современных машинах, дает основное преимущество по сравнению с орбитальным движением конкурентов.

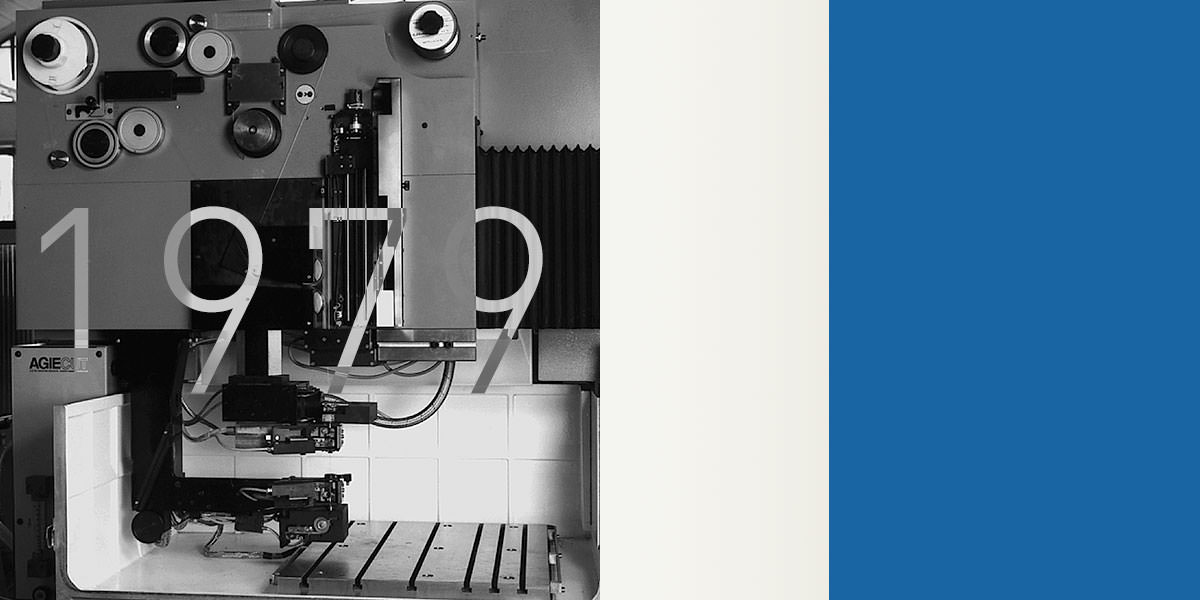

Автоматическая заправка проволоки

Первая автоматическая заправка проволоки на проволочно-вырезном станке.

Это решение Agie, которое они применили в 1979 г. на станке AGIECUT стало новым шагом в совершенствовании проволочно-вырезных станков.

Автозаправка проволоки увеличило автономность станка и количество деталей сделаных без вмешательства оператора.

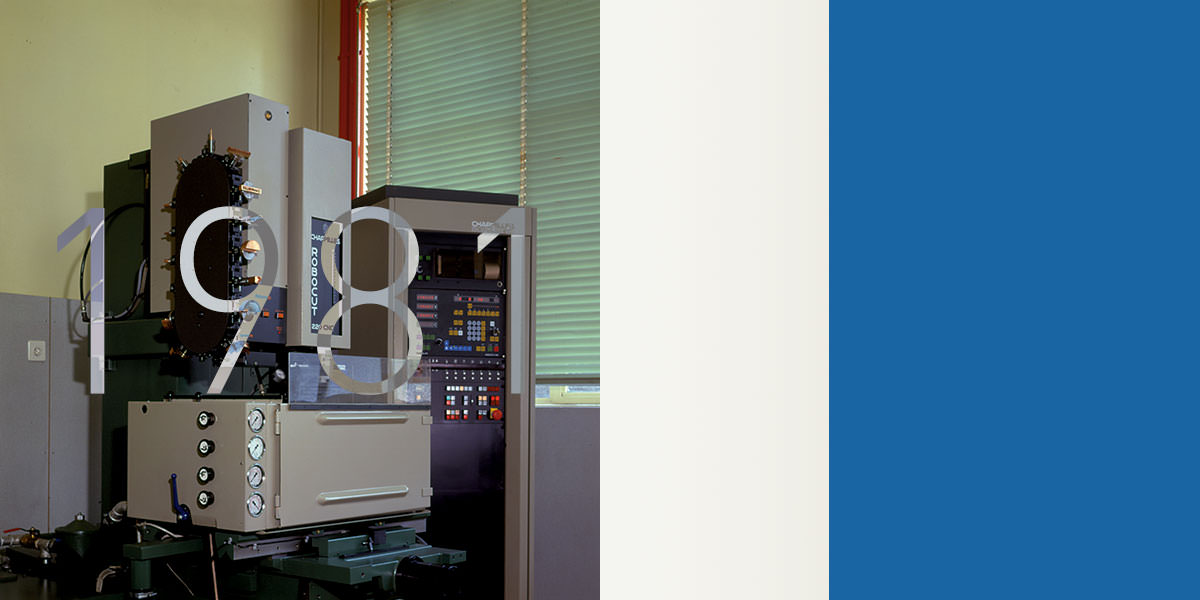

Первый прошивной станок с ЧПУ Charmilles

В 1981 г. Charmilles выпускает свой первый прошивной станок с ЧПУ ROBOCUT.

В нем Charmilles реализовал все передовый наработки в этой области на тот момент:

  • SPAC — специальные импульсы генератора для устранения коротких замыканий;
  • Технологию Isocut для 3D обработки;
  • Автосменщик на 16 позиций;
  • Многопозиционную прокачку;

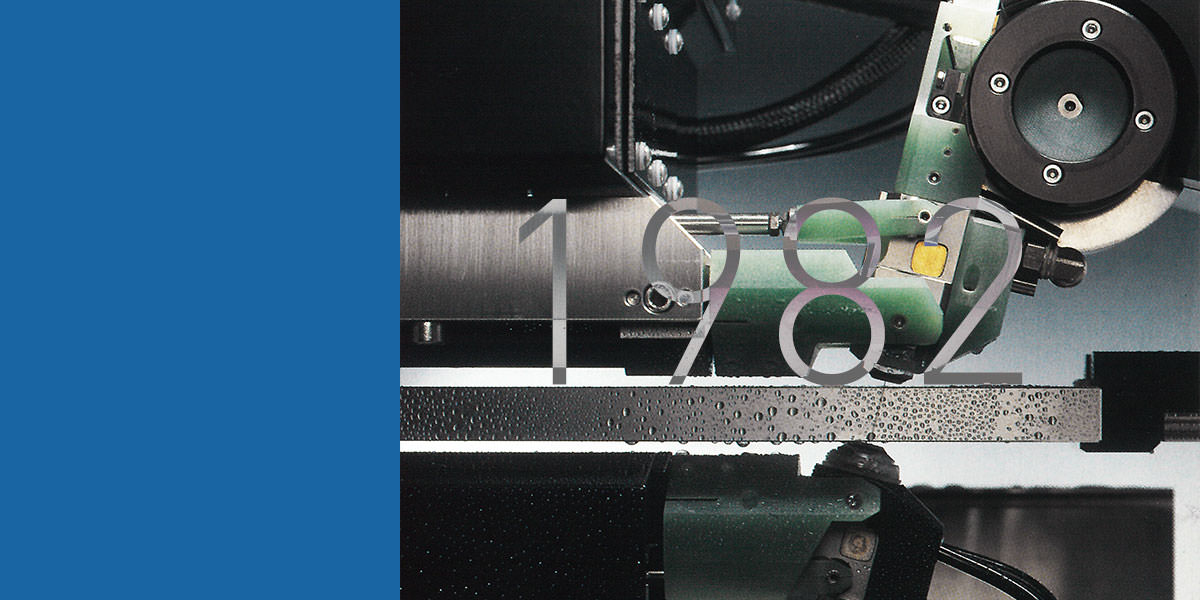

  • AGIE — лидер в угловой обработке

    После вывода на рынок в 1969 г. первого в мире проволочно-вырезного станка с ЧПУ Agie непрерывно работала над развитием этой технологии.
    Особое внимание компания уделяла угловой обработке.
    Первые станки с этой возможностью появились в 1973 г., а через девять лет AGIE выпускает станок с наклонной головой для угловой обработки (AGIE Pivot Head).
    И сегодня это произведение швейцарских механиков вызывает уважение. Углы до 30º обрабатывали жесткой проволокой с сохранением коаксиальной прокачки.
    А главное — станок имел возможность автоматической заправки проволоки в стартовое отверстие расположенное под углом.

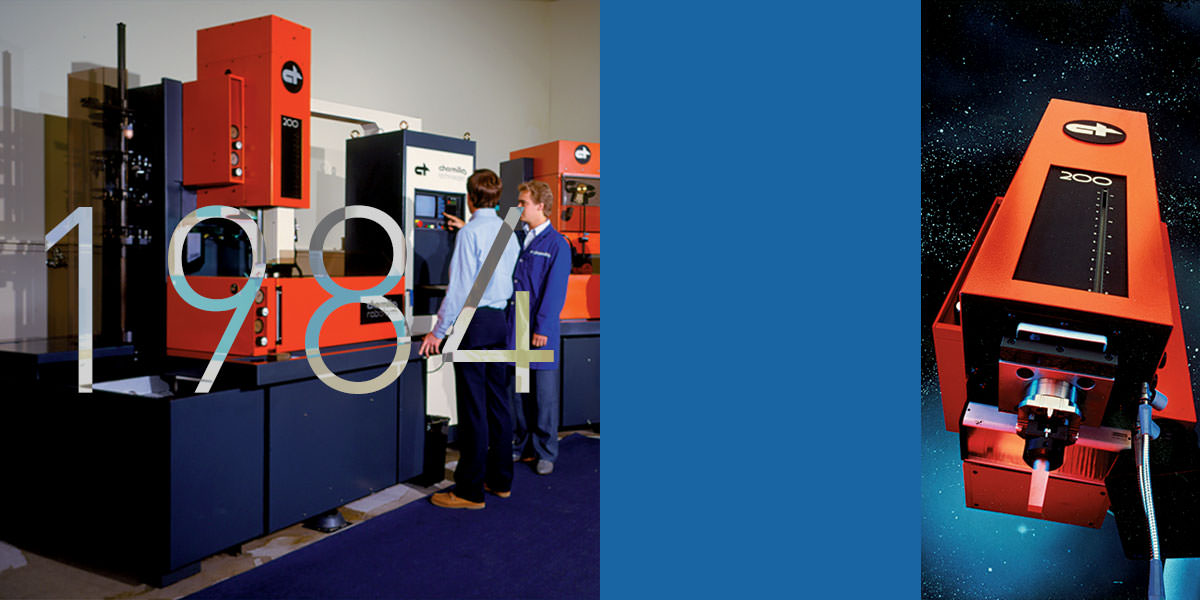

    Семейство станков Charmilles

    Charmilles выпускает линейки электроэрозионных станков ROBOFIL и ROBOFORM в трех типоразмерах 100, 200 и 400. Они характеризуются понятием «семейства», с аналогичным оборудованием, пятью управляемыми осями и языком PROFORM для прошивных станков. Один оператор может легко работать со станками обоих типов.

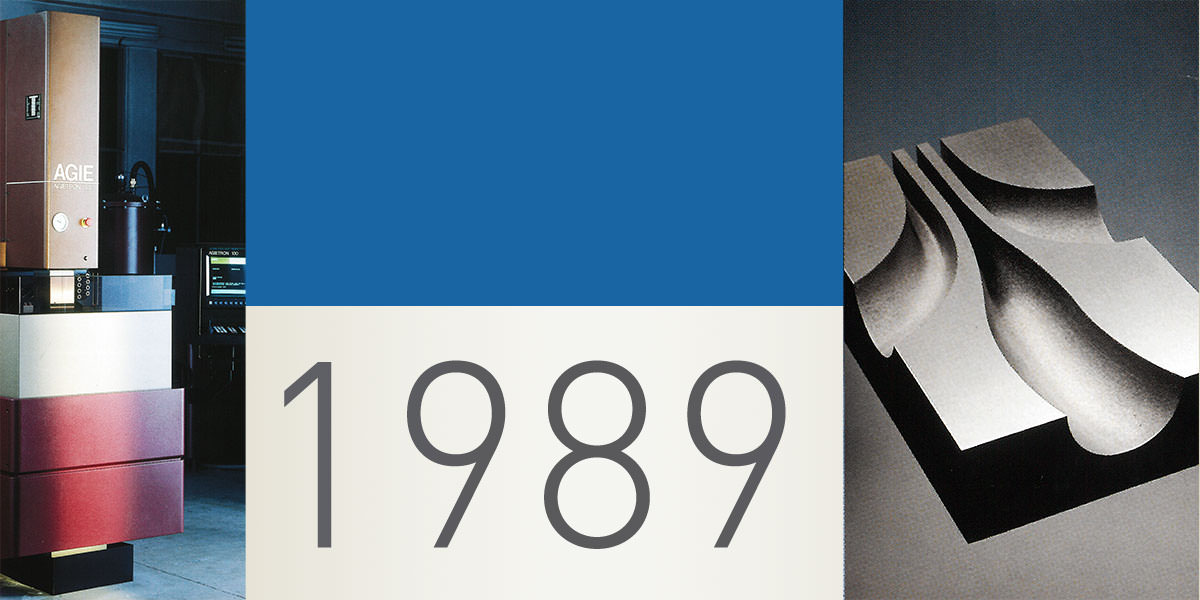

    AGIE расширяет возможности контурной обработки

    AGIE выпускает на рынок семейство прошивных станков Agietron. В нем впервые появилась возможность контурной обработки одновременно по четырем осям, включая ось С.

    Деталь на фотографии справа выполнена пластинчатым электродам.
