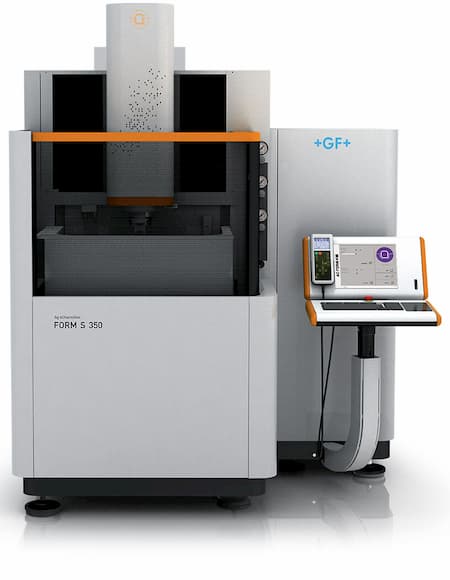

AgieCharmilles FORM S 350
Станок FORM S 350 предназначен для обработки микроизделий, а также стандартных деталей с высокой точностью. Созданный на базе станков серии «FORM P» он имеет активную термостабилизацию, а генератор ISPG оснащен дополнительными модулями и режимами для микрообработки.
Благодаря новейшему программному обеспечени и интеллектуальному цифровому генератору с уникальными технологиями iQ и 3DS, станок способен изготовить высокопроизводительные пресс-формы, штампы и другую оснастку выполняя все требования современного инструментального производства.
Используя инновационную технологию iQ, обработка происходит практически без износа электрода. Новейшая функция генератора 3DS улучшает структуру обрабатываемой поверхности, что позволяет увеличить скорость съема литьевых изделий и уменьшить количество брака.
FORM S 350 способен достичь уникальной детализации формообразующих пресс-форм благодаря малому межэлектродному зазору и радиусам менее 3,78 мкм. FORM S 350 имеет необходимую подготовку для подключения дополнительных осей и автономной работы в составе роботизированного комплекса.
Технические характеристики
Станок |
|
| Габариты станка | 1900×1690×2398 мм |
| Общий вес станка (без диэлектрика) | 2800 кг |
Рабочая зона |
|
| Макс. размер заготовки | 790×530×275 мм |
| Макс. вес заготовки | 500 кг |
| Размер стола | 500×400 мм |
Оси X, Y, Z |
|
| Ход осей X, Y, Z | 350×250×300 мм |
| Скорость холостого хода | 6 м/мин |
| Скорость рабочего хода | 6-15 м/мин |
| Ускорение рабочего хода | 2.5-5 м/сек2 |
| Смазка | Автоматическая |
Ось С |
|
| Скорость вращения | 0 – 100 об/мин |
| Момент инерции | 2000 кг*см2 |
| Вес электрода | 25 кг |
| Вес электрода без оси С | 50 кг |
| Программируемый шаг | 0,05 ° |
Ось Accura C (опция) |
|
| Скорость вращения | 0 – 100 об/мин |
| Момент инерции | 5000 кг*см2 |
| Вес электрода | 25 кг |
| Вес электрода без оси С | 50 кг |
| Программируемый шаг | 0,05 ° |
Генератор |
|
| Тип генератора | Цифровой генератор ISPG |
| Рабочий ток | 80/140 А |
| Шероховатость поверхности | 0,08 мкм Ra |
Система управления |
|
| Датчики перемещений (XYZ) | Оптические линейки |
| Операционная система | Windows |
| Монитор | 15″ LCD Монитор |
| Коммуникационные порты | PсмCIA Port, Ethernet RJ45, USB (x2) |
| PC симулятор | Стандарт |
Опции |
|
| Линейный сменщик | 4 мест |
| Ротационный сменщик | 16-80 (Стандарт) / 32-160 (Combi) |
| Многоместная прокачка | 6 Outputs |
Особенности
- микрообработка;
- повышенная точность обработки;
- рекордно малый радиус менее 3,76 мкм;
- активная термостабилизация;
- стальной рабочий стол с Т-образными пазами;
- высокоскоростная ось Z = 300 мм;
- скорость вращения оси «С» 0-100 об/мин;
- максимальная инерция оси «С» 5000 кг*см²;
- автоматически поднимаемая рабочая ванна;
- автоматический сменщик электродов до 160 позиций;
- автоматический сменщик паллет;
- возможность работы в составе роботизированного комплекса;
- система управления AC FORM HMI;
- автотехнолог TECFORM;
- технологии iQ-нулевой износ электрода;
- функция зеркального полирования;
- достижимая шероховатость Ra 0.08 мкм;
- однородность обрабатываемой поверхности;
- 3DS – технология;
- PC-симулятор.
Запрос
Поставка станков AgieCharmilles
К сожалению, в настоящее время станки AgieCharmilles не поставляются в Россию.
