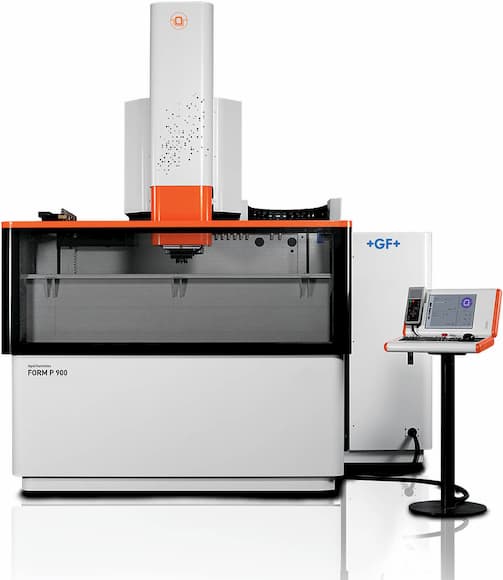

AgieCharmilles FORM P 900


Конструкция станка FORM P 900 с неподвижным столом, большой автоматически опускаемой ванной и доступом к рабочей зоне с трех сторон обеспечивает удобство обработки крупногабаритных заготовок до 1800×1200×500 мм. Станок имеет возможность подключения дополнительных осей и контрольно измерительных систем.

Благодаря новейшему программному обеспечению и интеллектуальному цифровому генератору с уникальными технологиями iQ и 3DS, станок способен изготовить высокопроизводительные пресс-формы, штампы и другую оснастку выполняя все требования современного инструментального производства.

Используя инновационную технологию iQ, обработка происходит практически без износа электрода. А функция генератора 3DS улучшает структуру обрабатываемой поверхности, что позволяет увеличить скорость съема литьевых изделий и уменьшить количество брака. Значительно улучшена детализация формообразующих пресс-форм благодаря малому межэлектродному зазору и радиусам менее 5 мкм.

Новые возможности высокотехнологичной серии FORM Р существенно повлияли на качество изготавливаемой продукции, позволили сократить сроки ее изготовления, а также расходы производства.

Технические характеристики


Станок

Габариты станка 2970×3100×3320 мм
Общий вес станка (без диэлектрика) 7000 кг

Рабочая зона

Макс. размер заготовки 1814×1215×600 мм
Макс. вес заготовки 3000 кг
Размер стола 1100×900 мм

Оси X, Y, Z

Ход осей X, Y, Z 900×700×500 мм
Скорость рабочего хода осей X,Y 6 м/мин
Скорость рабочего хода оси Z 7.5(15) м/мин
Ускорение рабочего хода осей X,Y 2.5 м/с2
Ускорение рабочего хода оси Z 5(10) м/с2
Смазка Централизованная

Ось С

Скорость вращения 0 – 100 об/мин
Момент инерции 2000 кг*см2
Вес электрода 25 кг
Вес электрода без оси С 50 кг
Программируемый шаг 0,05 °

Ось Accura C (опция)

Скорость вращения 0 – 100 об/мин
Момент инерции 5000 кг*см2
Вес электрода 25 кг
Вес электрода без оси С 50 кг
Программируемый шаг 0,05 °

Генератор

Тип генератора Цифровой генератор ISPG
Рабочий ток 80/140 А
Шероховатость поверхности 0,1 мкм Ra

Система управления

Датчики перемещений (XYZ) Оптические линейки
Операционная система Windows
Монитор 15″LCD Монитор
Коммуникационные порты PсмCIA Port, Ethernet RJ45, USB (x2)
PC симулятор Стандарт

Опции

Линейный сменщик 10-10 мест
Ротационный сменщик 16-160 (Combi)
Многоместная прокачка 6 Outputs

Особенности


  • микрообработка;
  • активная термостабилизация;
  • прецизионные калиброванные направляющие;
  • повышенная точность обработки;
  • стальной рабочий с сеткой отверстий;
  • высокоскоростная ось Z = 500 мм;
  • скорость вращения оси «С» 0-100 об/мин;
  • момент инерции оси «С» 5000 кг*см²;
  • автоматически поднимаемая рабочая ванна;
  • трехсторонний доступ к рабочей зоне;
  • автоматический сменщик электродов до 160 позиций;
  • автоматический сменщик паллет;
  • возможность работы в составе роботизированного комплекса;
  • система управления AC FORM HMI;
  • автотехнолог TECFORM;
  • технологии iQ-нулевой износ электрода;
  • функция зеркального полирования;
  • достижимая шероховатость Ra 0.08 мкм;
  • однородность обрабатываемой поверхности;
  • 3DS – технология;
  • PC-симулятор
